24EJF-M型二位四通换向阀

一、概述

        24EJF-M型（原SA-V 型）二位四通换向阀是一种采用直流电机驱动阀芯移动，以开闭供油管道或转换供油方向的一种集成化的换向控制装置；即使在恶劣的工作条件下（如低温或高粘度油脂），动作仍相当可靠。

        该阀适用于公称压力为40M P a以下的干、稀油集中润滑系统以及液压系统的油气润滑的优点主支管路中，同时也可作二位四通，二位三通和二位二通三种型式使用。

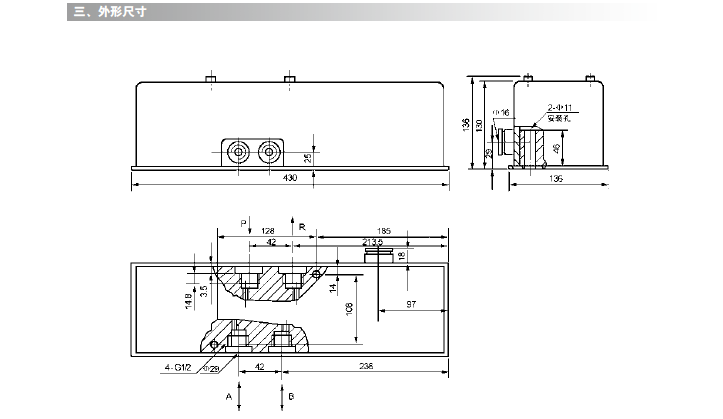

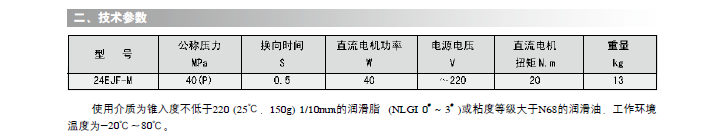

四、工作原理

        该阀主要由直流电机、限位开关、换向阀体，整流变压器装置等元件干稀油润滑安装于同一底板上并置于防护罩壳内组成。

        系统中的电控箱发出换向信号（系统末端压差开关发出）使直流电机作旋转运动，并通过偏心轮带动阀芯作直线往复运动。当阀芯从原位到达所需要的换向位置时，阀芯端部的挡板触动限位开关动作，发出电信号至电控箱，责令直流电机停止旋转，完成了换向过程。

六、使用说明

        1、该阀应安装在系统被控主、支管路的前端，且位于通风、 干燥便于检查及周围无运动机构干涉的部位。

        2、当作二位二通使用时，须把出油口“B”和回油口“R”封堵。

        3、当作二位三通使用时，须把出油口“B”封堵。

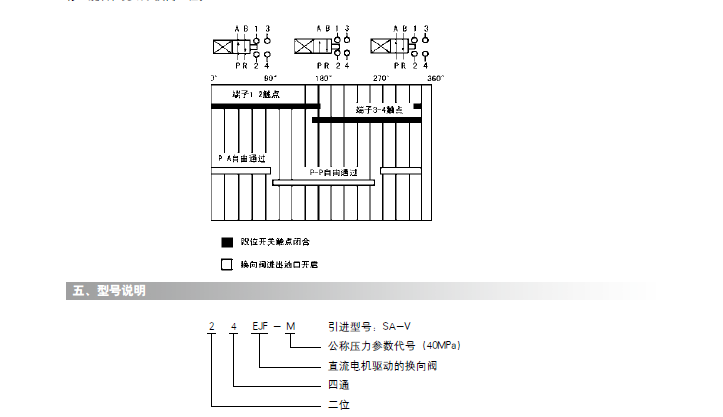

        4、电控接线按右图原理连接。

七、常见故障及排除方法

        1、换向阀不换向。

                可能无换向信号输入电机，线脚焊接脱落；电机轴与偏心轮松动未紧固；阀腔内进入杂质滑芯卡死等原因，查明后排除即可。

        2、滑芯二端漏油。

                主要是二端密封圈损坏引起，可能是密封圈库存久或长时间使用已老化，更换密封圈即可。
