SDRB-M系列电动润滑泵及装置

一、使用条件
        SDRB-M系列电动润滑泵是本公司自行开发的性能可靠的40MPa级带有自动换向电动润滑装置。适用于润滑点多、分布范围广、公称压力为40MPa以下的终端式双线干油或稀油集中润滑系统该装置带有调压功能,并能自动换向。换向设定压力在0~3MP。范围内可调。该装置结构简单、调压方便、换向可靠。简化了干油润滑系统,省去了系统中许多装置(压差开关、压力操纵阀、环式系统中1/2的管路等),解决了目前各种干油液压换向阀动作不灵敏、换向不可靠、实际工作压力达不到使用要求且价格较高的缺点。

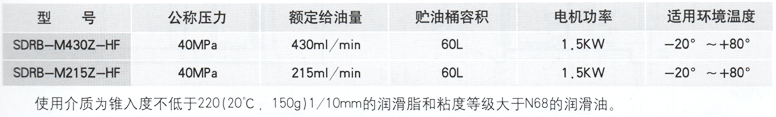

二、技术参数

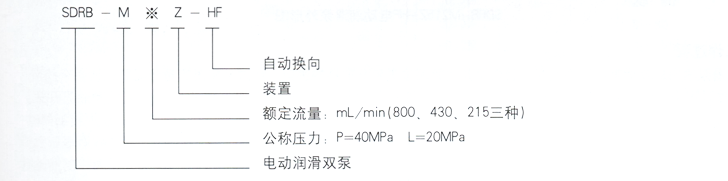

三、型号说明

四、外形尺寸

五、工作过程
        智能润滑泵输出的润滑剂经过换向阀交替由两条主管路输送到分配器的进口,经过分配器定量分配后送往各个润滑点。工作过程中,润滑泵启动后,电磁铁得电,两条主管路中管路1供送压力润滑剂.管路2向润滑泵的贮油器开放。
        当分配器全部动作完毕.系统完成了一次给油过程,管路1内压力上升到压力控制器动作所需压力时,压力控制器动作,向电控箱发出信号,另一电磁铁得电,控制换向阀换向,切换供油管路.管路1向贮油器开放。管路2供送压力润滑剂。随着管路2中压力的上升,分配器的活塞向上述相反的方向动作,当管路2中的压力上升到另一压力控制器动作所需压力时,压力控制器动作,向电控箱发出信号,润滑泵停止工作,一个润滑过程完成。当到达时间继电器设定的时间后.润滑泵再次启动,重复以上的动作
        DRBZ电控箱控制整个系统自动运转,定时、定量向润滑点供送润滑剂。

六、安装、调试和使用
        1、润滑泵应垂直安装和固定在便于维修和灰尘较少的地方.并注意环境温度是否适合泵的工作温度范围。
        2、电动机须按顺时针方向旋转
        3.必须使用干净的润滑脂。向贮油桶内补充润滑剂必须使用电动加油泵从油桶补脂口加入。泵在首次加入润滑脂前,先加些润滑油.有利于排出空气
        4.压力控制器的动作压力设定为18Ma.电动润滑泵的调定压力为25M胛a,用户可根据实际情况调整.但电动润滑泵的调定压力必须大于压力控制器的动作压力。

七、维护和保养
        1、如果出现电磁换向阀不换向导致供油延长报警,请检查电磁换向阀是否堵塞,如堵塞请及时清洗。或压力控制器不工作,原因为电动润滑泵调定压力低于压力控制器的设定压力.此时可以调高润滑泵的设定压力或调低压力控制器的设定压力。
        2、定期清洗过滤网。
        3、溢流阀调节螺钉右旋可调高压力.左旋则降低。设定压力不得超过泵的大工作压力(4OMa)。
