钢管用插入焊接式接头

2023-01-06

0次

详细介绍：

插入式焊接液压管接头

一、产品简介

这种接头具有结构简单，制造方便，耐压高、密封性能好等优点。广泛应用于冶金、矿山、重型机械等液压管路系统，缺点是安装时焊接工作量大，且装不便。插入式焊接液压管接头主要由接头体、螺母和接管组成。在接头体和接管之间用O型密封圈密封。当接头体拧入机体时，采用金属垫圈或组合垫圈实现端面密封。稀油润滑产品图接管与管理系统中的钢管用焊接连接。管接头和机件的连接主要采用普通细牙螺纹。

二、装配方法

1、按需要长度在专用机床上切管子，也可以手工锯切，切面与管子外径轴线垂直不得大于管子外径公差之半。

2、除去管端内外园毛刺、金属屑及污垢。

3、除去管接头的防锈剂及污垢。

4、将管子插入管接头直之管子端面与管节头内端面接触。

5、校正位置点焊，检查与相关件的尺寸符合要求时，将管子与接头焊接，焊缝尺寸根据管子壁厚大小由设计者确定。

6、变径管接头是与其他各种插入焊接式管接头相结合使用，不能单独使用，根据变径要求，选择适当变径管接头与所选用的其他类型的管接头，按装配方法焊接，然后再与管子焊接在一起。

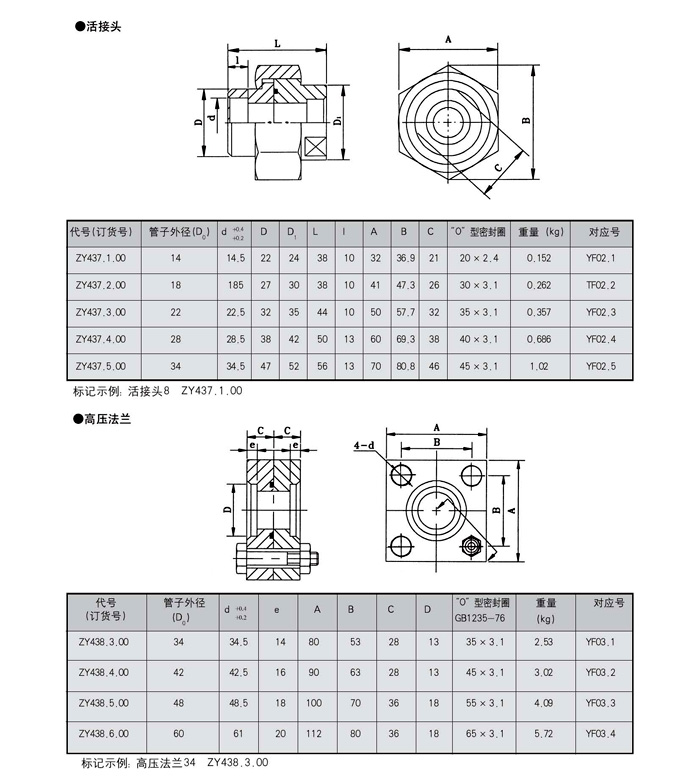

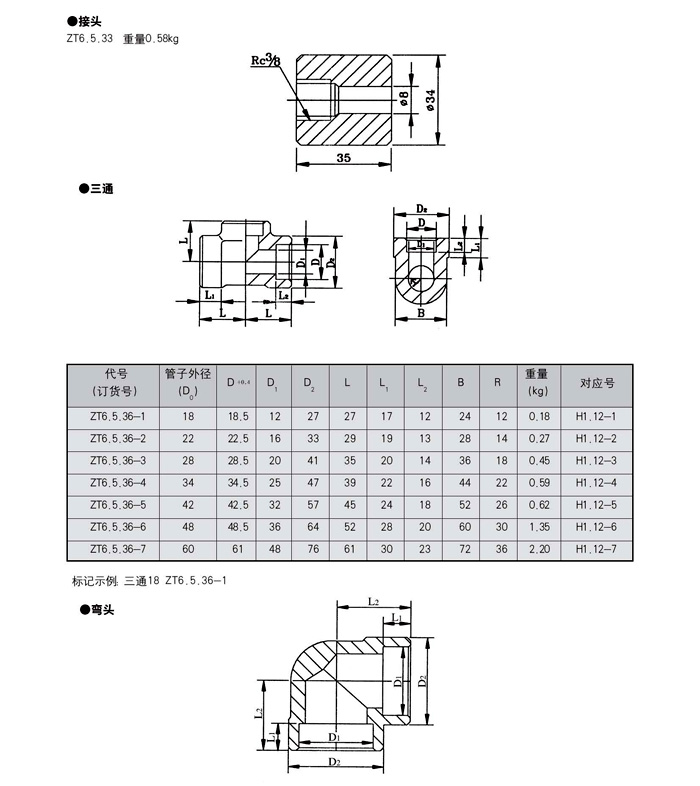

稀油润滑产品图
