GXYZ型A系列高(低)压稀油站

一、使用条件

本产品适用于装有动静压轴承的磨机、轧钢机、电机等大型设备的稀油循环润滑系统中，手动润滑泵其工作介质为N22～N320(相当于ISO VG22～VG320)的 工业润滑油。
根据动静压润滑工作原理，在启动、低速和停车时用高压系统，稀油润滑产品图正常运行时用低压系统，以保障大型机械在 不同转速运行下均能获得靠谱的润滑以延伸主机寿命。
稀油站的高压部分压力为31.5MPa，流量为2.5L/min，低压部分压力为0.4MPa；流量为16～125L/min，稀油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。
该产品的性能参数及尺寸应符合表和图中的规定；装置由油站、仪表盘、手动润滑泵电控柜(可用PLC控制)成套组成。

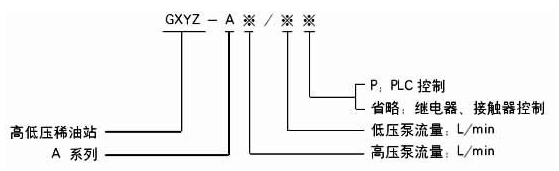

二、型号标注方法

如采用A系列，高压流量为2.5L/min；高压压力为31.5MPa，低压供油压力为0.4MPa；而低压供油量为40L/min的高(低)压稀油站，采用PLC控制的则按如下方法标注：GXYZ-A2.5/40.P

三、结构特点

　　本产品主要由油箱(其内装有磁网过滤器)、低压油泵装置、高压油泵装置、双筒网片式过滤器、手动高压油泵、冷却器、管道、阀门、仪表盘及电控柜等组成。
　　在主机启动前，先启动低压泵，当低压供油压力正常后，启动吸口联于低压管道上的高压油泵，高压油经高压单向阀送往静压轴承，当高压达 值使主轴浮起时，主机就可启动、低速运行或停止；主机转速正常后，就可以停止高压泵(低速运行除外），但低压油泵需要正常供油；低压油泵从油箱吸油后经单向阀，双筒网式过滤器、冷却器后亦往静压轴承，维持主机正常供油；若主机停止后，尚要定时由高压泵和低压泵供油，则由时间继电器进行控制向润滑点断续供油。
　　高、低压力的具体数值分别由系统中的低压安全阀和高压溢流阀控制。
　　主机正常运行时，低压泵一台工作，一台备用，若系统压力下降到某值时，备用泵启动投入运行，达到正常压力时备用泵停止。若备用泵启动后压力仍下降到某一 低值时，就应发出报警讯号，考虑主机停车。
　　高压柱塞泵有故障时，可由备用手动油泵供油。
　　过滤器置于冷却器前，使粘度较小的油先通过过滤器，以升高过滤效果，过滤器一筒工作，一筒备用，由手动切换阀控制。
　　油箱油位过低过高时均由油位讯号器发讯，人工加油或停止加油。
　　回油油箱内设有磁网过滤器，能同时对油进行过滤和吸附油中铁质微粒。
　　稀油站成套供货时配有仪表和电控箱，以显示运行参数和实现稀油站自控、手控或报警。
　　油箱上装有电接点双金属温度计，油温低时发出信号，人工接通电加热器，达到设定温度时，自动切断电加热器。
　　供油口装有电接点压力式温度计，根据供油温度，调 高 低二个界限，用以控制冷却器的使用与否。

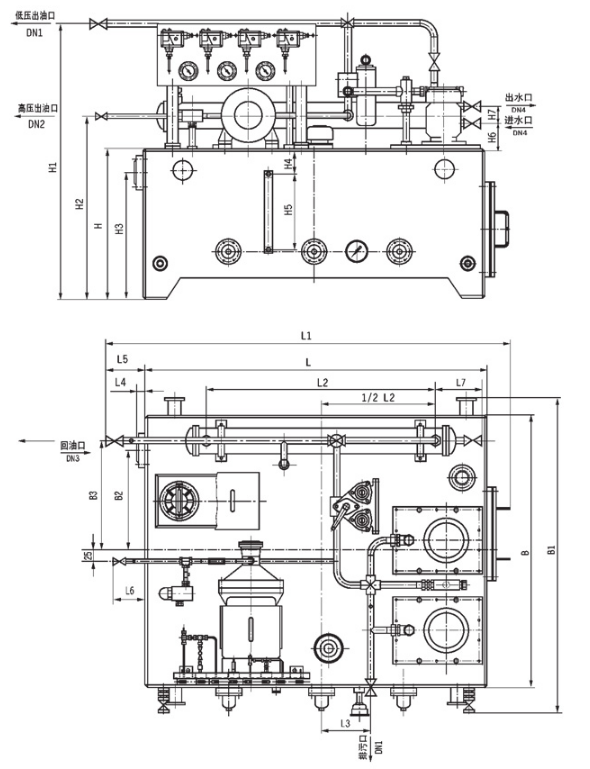

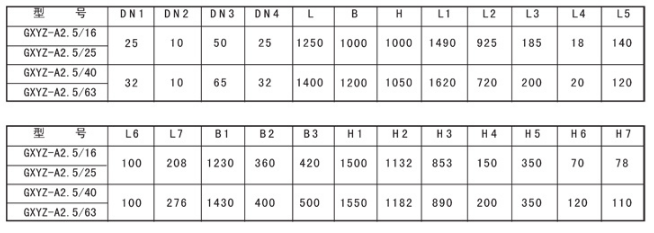

四、外形尺寸

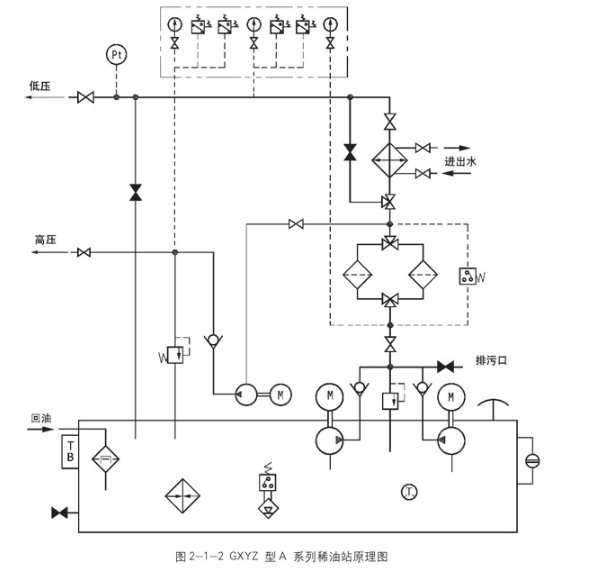

五、原理图

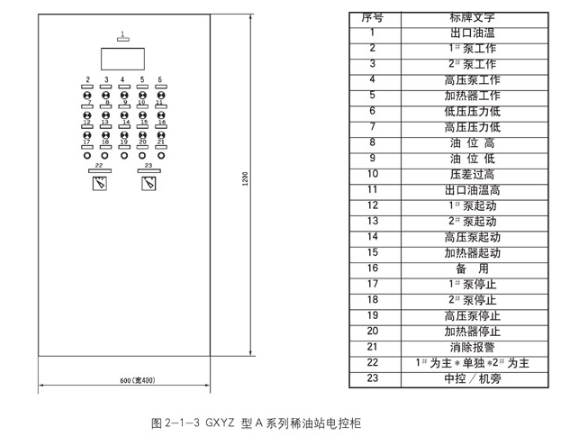

六、电控柜

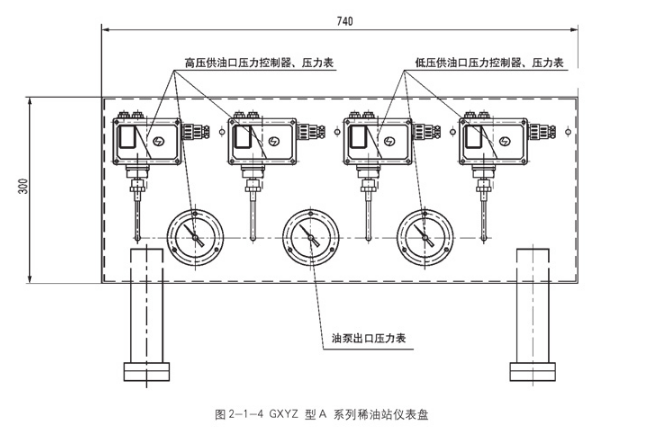

七、仪表盘
